Van Màng Vi Sinh Ngành Dược & Thực Phẩm – Tiêu Chuẩn Lựa Chọn Chi Tiết

Van màng vi sinh là thiết bị điều khiển dòng chảy không thể thiếu trong các hệ thống đường ống vi sinh yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt như dược phẩm, thực phẩm – đồ uống (F&B), bia rượu và hóa mỹ phẩm. Với thiết kế đặc thù giúp cách ly hoàn toàn cơ cấu điều khiển khỏi lưu chất, dòng van màng này giải quyết triệt để nguy cơ nhiễm khuẩn chéo, đọng cặn và rò rỉ trên dây chuyền sản xuất.

Trong bài viết chuyên sâu này, các chuyên gia kỹ thuật tại Huy Thành sẽ phân tích chi tiết về cấu tạo, nguyên lý vận hành, tiêu chuẩn bề mặt, cũng như hướng dẫn toàn diện từ khâu lựa chọn, vận hành đến bảo trì van màng inox vi sinh theo chuẩn mực công nghiệp hiện đại năm 2026.

Van màng vi sinh là gì?

Van màng vi sinh (Diaphragm Valve) là loại van vi sinh công nghiệp sử dụng một màng đàn hồi làm yếu tố đóng mở và cản trở dòng chảy. Điểm khác biệt lớn nhất của van màng vi sinh so với các loại van thông thường (như van bi, van bướm) là phần màng van ép chặt vào gờ thân van hoặc lòng thân van, giúp cô lập hoàn toàn các bộ phận truyền động cơ học với môi chất bên trong đường ống.

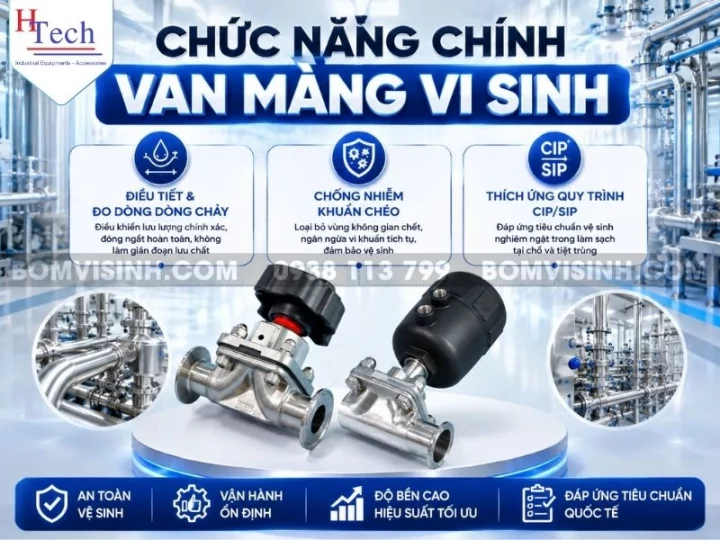

Chức năng chính trong hệ thống vi sinh

• Điều tiết & Đo đóng dòng chảy: Cho phép điều khiển lưu lượng chính xác và đóng ngắt hoàn toàn mà không làm gián đoạn độ tinh khiết của lưu chất.
• Chống nhiễm khuẩn chéo: Loại bỏ vùng không gian chết, ngăn ngừa sự hình thành của màng sinh học và vi khuẩn tích tụ.
• Thích ứng với quy trình CIP/SIP: Chịu được các hóa chất tẩy rửa mạnh trong quy trình vệ sinh tại chỗ (Cleaning-In-Place – CIP) và nhiệt độ cao khi tiệt trùng bằng hơi nước (Sterilization-In-Place – SIP).

Cấu tạo và nguyên lý hoạt động của van màng vi sinh

Để lựa chọn và vận hành chính xác van màng inox vi sinh, đội ngũ kỹ sư cần nắm rõ chi tiết kiến trúc cơ khí và cơ chế vận hành của dòng van này.

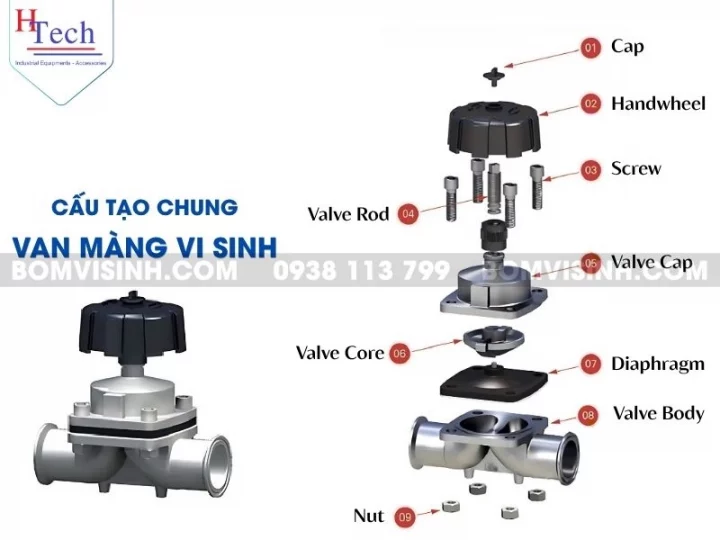

Cấu tạo chi tiết của van màng inox vi sinh

Một bộ van màng vi sinh tiêu chuẩn bao gồm 3 thành phần chính:

1.Thân van (Body):

• Chất liệu: Thường sản xuất từ thép không gỉ cao cấp inox 316L (1.4404 hoặc 1.4435) với hàm lượng Carbon thấp, chống ăn mòn lỗ vượt trội.
• Kiểu dáng thân: Phổ biến nhất trong ngành vi sinh là dạng gờ. Thiết kế này tạo ra một gờ đệm nhô lên ở đáy thân van, giúp màng van dễ dàng ép sát để ngắt dòng chảy với lực ép tối thiểu và tối ưu khả năng thoát lưu chất hoàn toàn khi mở van.

2. Màng van (Diaphragm):

• Là linh kiện quan trọng nhất, tiếp xúc trực tiếp với lưu chất.
• Cấu trúc màng hiện đại thường gồm 2 lớp: Lớp mặt tiếp xúc làm từ PTFE (Teflon) chịu hóa chất và nhiệt độ, kết hợp với lớp đệm đàn hồi phía sau bằng EPDM hoặc FKM giúp gia tăng cơ tính và độ co giãn.

3. Bộ truyền động (Actuator/ Handwheel):

• Bộ truyền động thủ công: Tay vặn inox hoặc nhựa chịu nhiệt cao cấp.
• Bộ truyền động khí nén: Sử dụng áp suất khí nén để điều khiển van đóng/mở tự động, tích hợp hoàn hảo với hệ thống điều khiển trung tâm PLC/SCADA.

Nguyên lý hoạt động

Nguyên lý hoạt động của van màng vi sinh dựa trên chuyển động thẳng đứng của trục van ép màng van vào gờ thân van:

• Trạng thái Mở (Open): Khi tác động lực (quay tay vặn hoặc cấp khí nén), trục van kéo đĩa ép và màng van lên phía trên. Lưu chất lưu thông qua thân van một cách mượt mà, không gặp chướng ngại vật và không bị xáo trộn dòng chảy.
• Trạng thái Đóng (Closed): Trục van đẩy đĩa ép xuống, nén màng van đàn hồi áp chặt vào gờ thân van. Lớp màng lấp đầy các khoảng hở cơ học, ngăn chặn hoàn toàn dòng chảy mà không làm ma sát kim loại với kim loại, từ đó không phát sinh hạt bụi kim loại trong lưu chất.

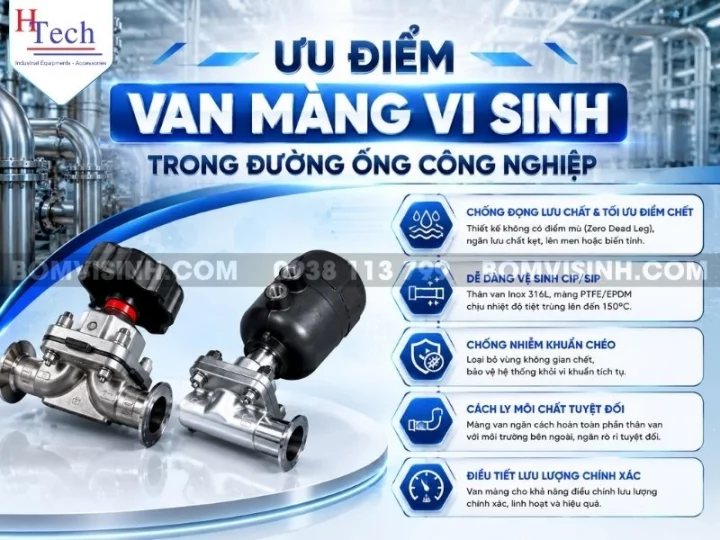

Ưu điểm vượt trội của van màng vi sinh trong đường ống công nghiệp

Việc đầu tư dòng van màng inox vi sinh mang lại nhiều lợi ích thiết thực cho hệ thống sản xuất đòi hỏi độ sạch tuyệt đối.

Chống đọng lưu chất và tối ưu điểm chết (Zero Dead Leg)

Các dòng van bi thông thường có khoảng trống xung quanh bi van – nơi lưu chất dễ bị kẹt lại, lên men hoặc biến tính. Ngược lại, van màng vi sinh với thiết kế lòng van trơn nhẵn, gờ van tối ưu giúp dòng chảy liên tục. Khi van mở, không có điểm mù (dead zone); khi van đóng, màng van quét sạch mặt tiếp xúc.

Cách ly môi chất tuyệt đối với môi trường bên ngoài

Nhờ thiết kế màng van ngăn cách hoàn toàn phần thân van (chứa lưu chất) và bộ truyền động (chứa mỡ bôi trơn, bụi cơ khí), rủi ro tạp chất từ bên ngoài xâm nhập vào đường ống hoặc chất lỏng rò rỉ ra môi trường là bằng 0.

Dễ dàng vệ sinh CIP và tiệt trùng SIP

Thân van làm bằng Inox 316L được xử lý bề mặt đạt độ nhẵn cực cao (Ra ≤ 0.4µm) kết hợp màng PTFE/EPDM chịu nhiệt độ tiệt trùng lên đến 150ºC. Điều này giúp quá trình CIP/SIP diễn ra nhanh chóng, tiết kiệm lượng hóa chất tẩy rửa và nước tinh khiết WFI.

Điều tiết lưu lượng chính xác

So với van bướm vi sinh chỉ thích hợp cho việc đóng/mở nhanh, van màng cho khả năng tuyến tính hóa dòng chảy tốt hơn hẳn, giúp kỹ sư điều chỉnh chính xác lưu lượng dung dịch, dịch chiết, hoặc dung môi.

Các lưu ý quan trọng khi lựa chọn van màng inox vi sinh

Lựa chọn sai thông số kỹ thuật của van màng inox vi sinh không chỉ gây lãng phí chi phí mà còn dẫn đến nguy cơ dừng dây chuyền hoặc ô nhiễm lô sản phẩm.

Tiêu chuẩn/ Thông số	Yêu cầu kỹ thuật trong ngành Dược & Thực phẩm
Vật liệu thân van	Inox 316L (1.4435/1.4404) có chứng nhận CO/CQ
Vật liệu màng van	PTFE/EPDM kép, EPDM, Silicone, FKM
Độ bóng bề mặt (Ra)	Cơ học (Ra ≤ 0.5µm) hoặc điện hóa – EP (Ra ≤ 0.375µm)
Chứng nhận vi sinh	FDA 21 CFR 177.2600, USP Class VI, 3-A, EHEDG
Kiểu kết nối	Hàn Tri-Clamp (Clamp), Hàn đầu ống theo chuẩn DIN/SMS/ISO

Tiêu chuẩn độ bóng bề mặt (Surface Roughness – Ra)

Bề mặt bên trong thân van màng vi sinh càng mịn thì vi khuẩn và các mảng bám vi sinh càng khó bám dính. Bạn cần kiểm tra kỹ thông số độ nhám bề mặt:

• Độ nhám Ra ≤ 0.8µm: Phù hợp cho ngành thực phẩm, sữa, nước giải khát.
• Độ nhám Ra ≤ 0.375µm – 0.5µm (xử lý Electro-polishing): Bắt buộc cho ngành dược phẩm, sản xuất vắc-xin, nước cất pha tiêm (WFI).

Tương thích vật liệu màng van với môi chất

• EPDM: Chịu nhiệt từ -20ºC đến 130ºC, chịu nước nóng và hơi nước SIP tốt, giá thành hợp lý. Không dùng cho dầu mỡ động thực vật.
• PTFE (Teflon) backed EPDM: Chịu nhiệt từ -40ºC đến 150ºC, kháng hóa chất gần như tuyệt đối, lý tưởng cho môi trường dược phẩm, axit, kiềm đậm đặc và các quy trình CIP/SIP khắc nghiệt.

Chuẩn kết nối đường ống

Hãy đảm bảo kiểu kết nối của van màng đồng bộ với hệ thống đường ống hiện hữu:

• Kết nối Tri-Clamp: Dễ tháo lắp, vệ sinh thủ công, phổ biến trong các cụm van nhanh.
• Kết nối hàn đầu ống (Butt-weld): Tối ưu hóa cho các đường ống cố định, giảm thiểu tối đa khớp nối rò rỉ.

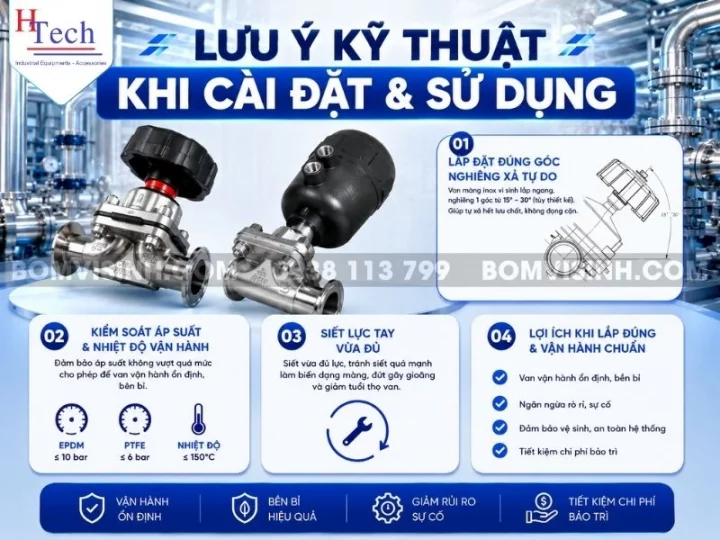

Lưu ý kỹ thuật khi cài đặt và sử dụng van màng vi sinh

Để van màng vi sinh phát huy tối đa tính năng tự xả cặn và kéo dài tuổi thọ màng, việc lắp đặt phải tuân thủ nghiêm ngặt các quy định kỹ thuật.

Lắp đặt đúng góc nghiêng xả tự do (Self-Draining Angle)

Khi lắp đặt van màng inox vi sinh trên đường ống nằm ngang, không bao giờ được đặt van thẳng đứng 90º hoặc nằm ngang 0º. Van cần được xoay nghiêng một góc từ 15º đến 30º (tùy thuộc vào thiết kế của nhà sản xuất). Góc nghiêng này đảm bảo toàn bộ chất lỏng bên trong thân van sẽ tự chảy hết ra ngoài nhờ trọng lực khi mở van, không để lại bất kỳ giọt dung dịch nào tích tụ.

Kiểm soát áp suất và nhiệt độ vận hành

Mặc dù thân van màng làm bằng inox chịu lực rất tốt, nhưng giới hạn làm việc của van phụ thuộc vào lớp màng đàn hồi. Tránh hiện tượng hiện tượng búa nước (Water Hammer) hoặc tăng áp đột ngột vượt quá áp suất định mức (thường là 10 bar cho màng EPDM và 6 bar cho màng PTFE ở nhiệt độ cao).

Siết lực tay vặn vừa đủ

Khi đóng van bằng tay, thao tác nhẹ nhàng cho đến khi cảm thấy chắc tay. Việc siết quá lực không giúp van đóng kín hơn mà sẽ làm màng van bị biến dạng, đứt gãy gờ niêm phong và làm giảm tuổi thọ màng van đáng kể.

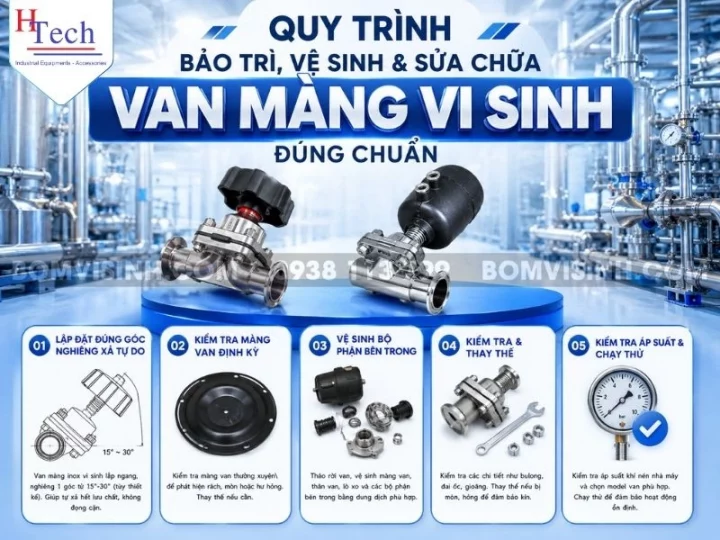

Quy trình bảo trì, vệ sinh và sửa chữa van màng vi sinh đúng chuẩn

Một kế hoạch bảo trì định kỳ khoa học là chìa khóa giúp đường ống vi sinh hoạt động ổn định và liên tục.

Tần suất kiểm tra và thay thế màng van

Màng van là chi tiết hao mòn theo thời gian. Tùy thuộc vào tần số đóng mở, nhiệt độ và hóa chất CIP, nên lập kế hoạch:

• Kiểm tra định kỳ: 3-6 tháng/lần
• Thay thế màng van dự phòng: 12-18 tháng/lần (hoặc sau một số chu kỳ đóng mở nhất định theo khuyến cáo của nhà sản xuất).

Các bước thay thế màng van an toàn

1. Ngắt kết nối: Cô lập đoạn ống, xả hết áp suất và chất lỏng, chờ hệ thống nguội về nhiệt độ môi trường.
2. Tháo bộ truyền động: Nới lỏng các bu-lông kết nối giữa bộ truyền động và thân van theo đường chéo.
3. Kiểm tra & Thay thế: Tháo màng van cũ, kiểm tra bề mặt lòng thân van xem có vết xước hay ăn mòn không. Lắp màng van mới đúng khớp vị trí đĩa ép.
4. Siết lực đối ứng: Siết bu-lông theo thứ tự đối xứng hình chữ X với lực siết (torque) đúng tiêu chuẩn để lực ép phân bố đều trên bề mặt màng.
5. Test áp suất: Tiến hành thử áp suất khí nén/nước sạch để xác nhận độ kín trước khi đưa vào vận hành lại.

Địa chỉ mua van màng inox vi sinh chất lượng, chính hãng tại Việt Nam

Trên thị trường hiện nay có rất nhiều đơn vị cung cấp thiết bị vi sinh, tuy nhiên không phải đơn vị nào cũng đảm bảo đầy đủ chứng thư vật liệu và độ chính xác cơ khí cho các ứng dụng dược phẩm, thực phẩm khắt khe.

Tại sao nên chọn mua van màng vi sinh tại Huy Thành?

Huy Thành là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối giải pháp đường ống, bơm và phụ kiện van màng vi sinh chất lượng cao tại Việt Nam. Khi hợp tác cùng chúng tôi, Quý khách hàng sẽ nhận được:

• Sản phẩm đạt chuẩn quốc tế: Cam kết cung cấp các dòng van màng inox vi sinh đạt chứng nhận FDA, 3-A, USP Class VI với đầy đủ chứng chỉ CO, CQ và chứng nhận kiểm định bề mặt (Surface Finish Test Report).
• Vật liệu chuẩn Inox 316L: Đảm bảo thành phần hóa học chuẩn xác, không bị xỉn màu, hoen gỉ trong môi trường CIP/SIP.
• Kho hàng đa dạng kích thước: Sẵn sàng các size từ DN15, DN25, DN50 đến DN100 với các kiểu kết nối Tri-Clamp, hàn, điều khiển cơ hoặc khí nén.
• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm thực chiến sẵn sàng hỗ trợ tính toán góc xả tự do, lựa chọn vật liệu màng van tối ưu nhất cho từng loại lưu chất của nhà máy.
• Dịch vụ hậu mãi tận tâm: Cung cấp sẵn các phụ kiện màng van EPDM/PTFE thay thế chính hãng, hỗ trợ kỹ thuật 24/7.

Tổng kết

Việc đầu tư và sử dụng đúng cách van màng vi sinh không chỉ đảm bảo tiêu chuẩn vệ sinh an toàn cho sản phẩm đầu ra mà còn tối ưu chi phí vận hành lâu dài cho doanh nghiệp. Hy vọng bài viết đã cung cấp đầy đủ thông tin chuyên môn giúp Quý kỹ sư và bộ phận thu mua lựa chọn được giải pháp van màng inox vi sinh phù hợp nhất.

Nếu Quý khách có bất kỳ thắc mắc nào về mặt kỹ thuật hoặc cần báo giá thiết bị van màng, hãy liên hệ ngay với kênh thông tin kỹ thuật của Huy Thành để được hỗ trợ nhanh chóng và chuyên nghiệp nhất!
