Bơm Màng Cao Áp: Giải Pháp Truyền Dẫn Chất Lỏng Áp Suất Cao Tối Ưu Cho Nhà Máy

Bơm màng cao áp là dòng thiết bị công nghiệp chuyên dụng được thiết kế nhằm đáp ứng các yêu cầu truyền dẫn chất lỏng vượt qua áp suất đối kháng lớn trong hệ thống sản xuất. Trong các ngành công nghiệp hiện đại như ép lọc bùn, hóa chất, sơn mạ hay thực phẩm, việc duy trì lưu lượng ổn định ở mức áp suất cao là yếu tố then chốt quyết định hiệu suất vận hành. Nhờ cơ chế nhân đôi áp suất khí nén tiên tiến, thiết bị này giải quyết triệt để các hạn chế mà dòng bơm màng tiêu chuẩn không thể đáp ứng.

Đối với đội ngũ kỹ sư và quản lý vận hành dây chuyền, việc nắm rõ nguyên lý hoạt động, cấu tạo cũng như tiêu chí lựa chọn dòng máy bơm màng này sẽ giúp tối ưu hóa chi phí đầu tư và hạn chế tối đa thời gian dừng máy (downtime). Bài viết dưới đây sẽ phân tích chi tiết toàn bộ khía cạnh kỹ thuật chuyên sâu của thiết bị.

Bơm màng cao áp là gì? Định nghĩa và khác biệt kỹ thuật

Để hiểu đúng về thiết bị này, người vận hành cần phân biệt rõ ràng giữa dòng bơm tiêu chuẩn và dòng bơm tăng áp chuyên dụng trong môi trường công nghiệp.

Khái niệm chuyên ngành về máy bơm màng cao áp

Bơm màng cao áp (High-Pressure Diaphragm Pump) là biến thể đặc biệt của dòng bơm màng khí nén (AODD Pump), được tích hợp cơ chế bộ tăng áp (booster) hoặc thiết kế tỉ lệ piston-màng (thường là tỉ lệ 2:1 hoặc 3:1). Cơ chế này cho phép thiết bị tạo ra áp suất xả cao gấp đôi hoặc gấp ba lần áp suất khí nén cấp vào, đạt mức từ 14 bar đến hơn 20 bar (so với mức tối đa 7 – 8.6 bar của bơm màng thông thường).

So sánh kỹ thuật: Bơm màng tiêu chuẩn và bơm màng cao áp

Nhằm giúp kỹ sư nhà máy có cái nhìn trực quan, dưới đây là bảng so sánh thông số kỹ thuật cốt lõi giữa hai dòng thiết bị:

Tiêu chí kỹ thuật	Bơm màng tiêu chuẩn (1:1)	Bơm màng cao áp (2:1 / 3:1)
Tỷ lệ áp suất	1:1 (Khí cấp 7 bar → Xả 7 bar)	2:1 hoặc 3:1 (Khí cấp 7 bar → Xả 14-21 bar)
Áp suất tối đa	7.0 – 8.6 bar	14.0 – 24.0 bar
Khả năng đẩy cao/ đẩy xa	Trung bình	Rất cao (Vượt qua trở lực đường ống cực lớn)
Ứng dụng chủ đạo	Bơm chuyển tải thông thường	Cấp liệu máy ép lọc, phun cao áp, chất đặc
Mức tiêu thụ khí nén	Tiêu chuẩn	Cao hơn (~1.5 – 2 lần do cơ chế tạo áp)

Cấu tạo chi tiết và nguyên lý hoạt động nhân áp

Độ bền và hiệu suất của thiết bị phụ thuộc hoàn toàn vào kết cấu cơ khí và sự phối hợp nhịp nhàng của hệ thống phân phối khí.

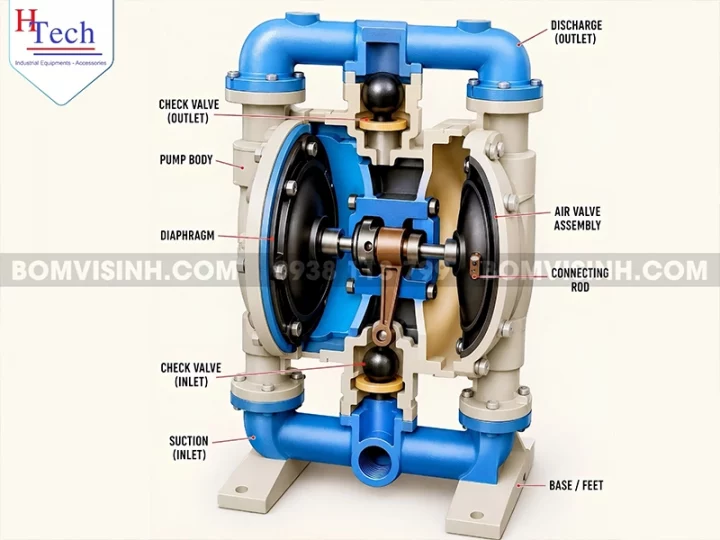

Cấu tạo vật liệu chịu áp lực lớn

Một bộ máy bơm màng cao áp đạt tiêu chuẩn công nghiệp bao gồm các bộ phận cốt lõi sau:

• Thân bơm (Fluid Section): Thường được đúc bằng Inox 316L, Gang dẻo (Ductile Iron) hoặc Nhôm chịu lực nặng. Với các ứng dụng hóa chất ăn mòn cao, thân bơm có thể được gia công từ nhựa PVDF gia cố khối lượng lớn.
• Màng bơm kép (Diaphragm): Sử dụng kết cấu màng tích hợp (Integrated Shaped Diaphragm) ghép giữa PTFE (Teflon) mặt tiếp xúc chất lỏng và EPDM/TPE ở mặt lưng chịu áp lực cơ học.
• Hệ thống Van bi & Đế van (Ball & Seat): Thiết kế độ kín khít tuyệt đối bằng SS316, Tungsten Carbide hoặc Hastelloy để ngăn hiện tượng dội ngược dòng chất lỏng (backflow) khi áp suất xả lên tới 14–20 bar.
• Bộ chia khí tăng áp (Air Distribution Valve System): Đóng vai trò điều hướng luồng khí nén đồng thời nhân đôi diện tích tác động lực lên trục tâm.

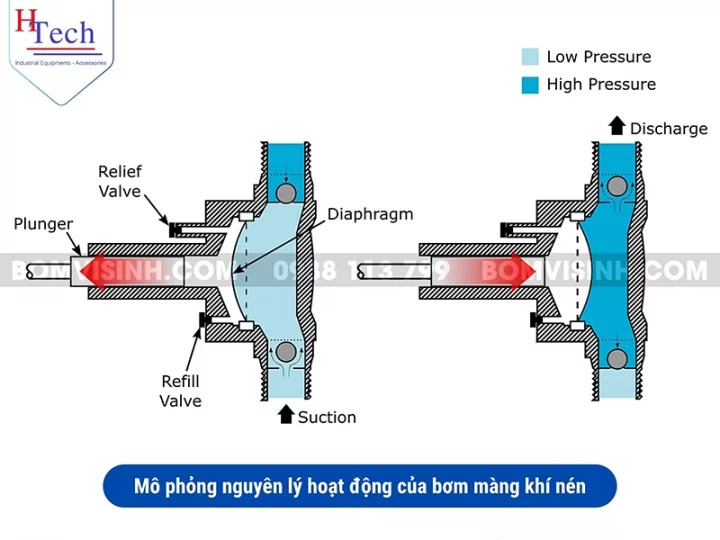

Nguyên lý hoạt động nhân đôi áp suất

Nguyên lý vận hành của thiết bị dựa trên sự chênh lệch diện tích bề mặt tác động lực trong khoang khí:

1. Giai đoạn nén khí nhân áp: Khí nén được cấp vào khoang trung tâm. Nhờ thiết kế piston đôi hoặc buồng khí phụ, tổng diện tích chịu lực của khí nén được nhân lên gấp đôi trước khi truyền lực đẩy tới trục liên kết.
2. Chu kỳ hút (Suction Stroke): Trục bơm dịch chuyển kéo màng bơm phía đối diện lùi lại, tạo chân âm hút chất lỏng qua van bi dưới đi vào buồng chất lỏng.
3. Chu kỳ xả cao áp (Discharge Stroke): Lực nén x2 đẩy màng bơm ép mạnh vào buồng chứa chất lỏng. Van bi dưới đóng chặt, van bi trên mở ra dưới áp lực cực lớn, tống chất lỏng ra cổng xả với áp suất xả Pout = 2 xPin.

Top 3 ứng dụng thực tế của bơm màng cao áp trong công nghiệp

Sở dĩ dòng bơm màng khí nén áp suất cao được ứng dụng rộng rãi là nhờ khả năng chạy khô không tải, tự mồi mạnh mẽ và không gây cháy nổ (chuẩn ATEX).

Cấp liệu cho máy ép lọc khung bản (Filter Press)

Đây là ứng dụng điển hình nhất. Trong quá trình ép lọc bùn thải công nghiệp, bùn ban đầu rất lỏng nhưng càng về cuối chu kỳ, bánh bùn trong khung bản càng nén chặt, tạo ra áp suất ngược cực lớn. Bơm màng tiêu chuẩn sẽ bị dừng quay (stall) khi áp suất bùn đạt ~7 bar. Bơm màng cao áp tỷ lệ 2:1 duy trì lực đẩy liên tục lên tới 14 bar, giúp bánh bùn khô hơn, giảm tối đa độ ẩm và rút ngắn thời gian một chu kỳ ép.

Bơm chất lỏng độ nhớt cao và đường ống dài

Các chất lỏng như keo đặc, chất sơn công nghiệp, socola, mỡ bò, mạch nha… có độ nhớt từ 10.000 đến trên 50.000 cPs đòi hỏi lực đẩy vượt trội để thắng ma sát thành ống. Thiết bị đảm bảo lưu lượng không bị sụt giảm khi truyền dẫn xa hàng trăm mét hoặc đẩy lên tầng cao.

Phun sơn tự động và phun phủ bề mặt

Trong ngành sản xuất ô tô, kết cấu thép hay đóng tàu, áp suất xả cao ổn định giúp hệ thống súng phun tạo ra chùm phun sương mịn, đều, không bị xung nhịp (khi kết hợp với bình tích áp/giảm xung).

Những lỗi thường gặp và quy trình bảo trì chuẩn kỹ thuật

Để duy trì tuổi thọ cho dòng máy bơm màng cao áp, công tác vận hành và bảo dưỡng định kỳ cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật.

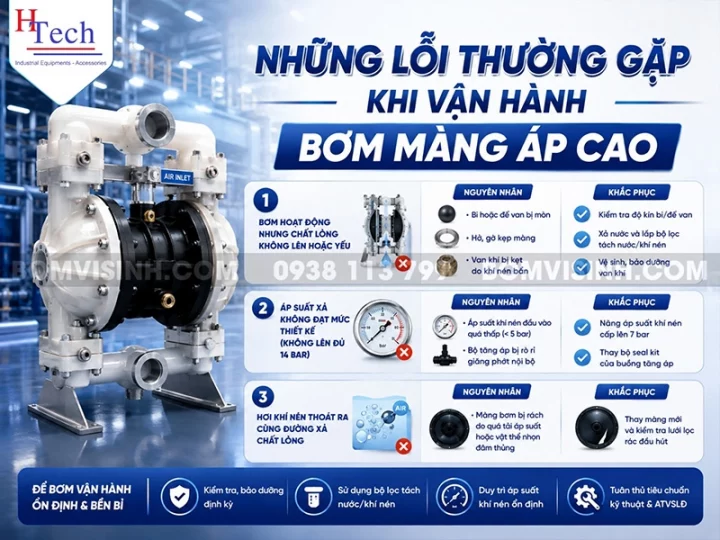

Các sự cố phổ biến và cách xử lý

1. Bơm hoạt động nhưng chất lỏng không lên hoặc yếu:

• Nguyên nhân: Bi hoặc đế van bị mòn, hở gờ kẹp màng, hoặc van khí bị kẹt do khí nén bẩn.
• Khắc phục: Kiểm tra độ kín của bi/đế van; xả nước và lắp bộ lọc tách nước/khí nén tại đường cấp khí.

2. Áp suất xả không đạt mức thiết kế (không lên đủ 14 bar):

• Nguyên nhân: Áp suất khí nén đầu vào quá thấp (< 5 bar) hoặc bộ tăng áp bị rò rỉ gioăng phớt nội bộ.
• Khắc phục: Nâng áp suất khí cấp lên 7 bar; thay bộ seal kit của buồng tăng áp.

3. Hơi khí nén thoát ra cùng đường xả chất lỏng:

• Nguyên nhân: Màng bơm bị rách do quá tải áp suất hoặc bị vật thể nhọn đâm thủng.
• Khắc phục: Thay màng mới và kiểm tra lưới lọc rác đầu hút.

Quy trình bảo trì, phòng ngừa (Preventive Maintenace)

• Hàng ngày: Kiểm tra áp suất khí nén cấp vào, kiểm tra bộ xả bẫy hơi nước trên đường ống khí.
• Hàng tháng: Kiểm tra độ siết của các bu-lông thân bơm (chú ý siết cân lực theo biểu đồ chữ X để tránh biến dạng màng).
• Mỗi 6 tháng: Kiểm tra mức độ mòn của màng bơm, bi, đế van và thay thế định kỳ bộ Kit bảo dưỡng khí nén.

Mua máy bơm màng cao áp chính hãng ở đâu uy tín?

Huy Thành là đơn vị nhập khẩu và phân phối ủy quyền các dòng bơm màng công nghiệp, bơm màng khí nén cao cấp từ các thương hiệu hàng đầu thế giới. Với đội ngũ kỹ sư giàu kinh nghiệm, Huy Thành không chỉ cung cấp thiết bị mà còn tư vấn giải pháp tổng thể, hỗ trợ khảo sát lắp đặt và bảo hành chính hãng tận nơi cho các nhà máy trên toàn quốc.

Kết luận

Bơm màng cao áp là giải pháp kỹ thuật vượt trội dành cho các bài toán truyền dẫn chất lỏng phức tạp, áp suất cao và môi trường vận hành khắc nghiệt. Việc hiểu rõ nguyên lý, lựa chọn đúng vật liệu và tuân thủ quy trình bảo trì không chỉ giúp nhà máy tiết kiệm chi phí năng lượng mà còn đảm bảo dây chuyền sản xuất luôn vận hành liên tục, an toàn.

Nếu quý khách hàng và kỹ sư đang gặp khó khăn trong việc chọn dòng bơm cho hệ thống ép lọc hoặc chất lỏng độ nhớt cao, hãy liên hệ ngay với đội ngũ kỹ thuật của Huy Thành để được hỗ trợ tính toán và lựa chọn thiết bị tối ưu nhất.
